Ürün detayları
Jianmeng salıngak kiriş kesmesi yenilikçi teknolojiyi benimser ve her kesmenin doğruluğunu sağlamak için elektrikli bir ön açı ayarlama fonksiyonuna sahiptir.
Video izleÜrün detayları

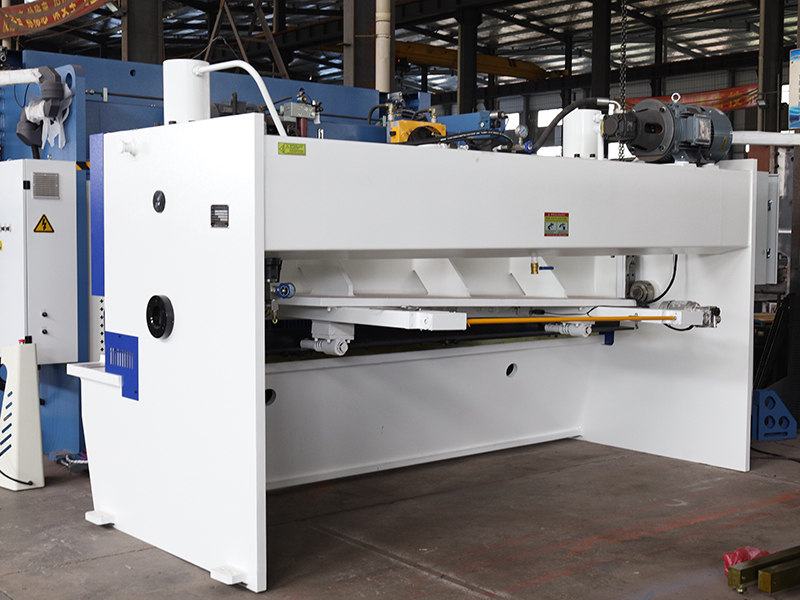

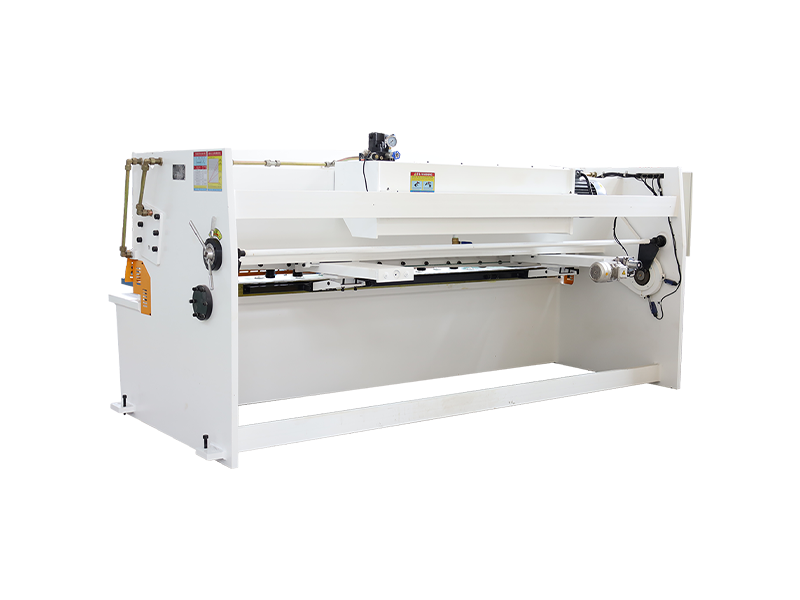

Jianmeng QC12K salıntılı kiriş kesmesi yenilikçi teknolojiyi benimser ve her kesmenin doğruluğunu sağlamak için elektrikli bir ön açı ayarlama fonksiyonuna sahiptir.

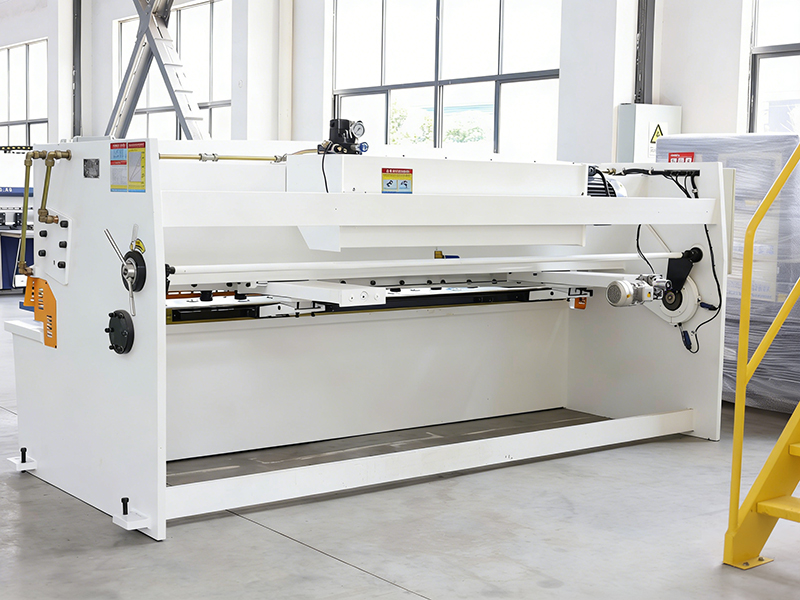

Hidrolik salıngak kesme makinemiz, mevcut pazarda popüler bir üründür ve tam uzunluk ve ultra geniş levhaları kesmek için yüksek kaliteli ve ekonomik çözümler sunar.

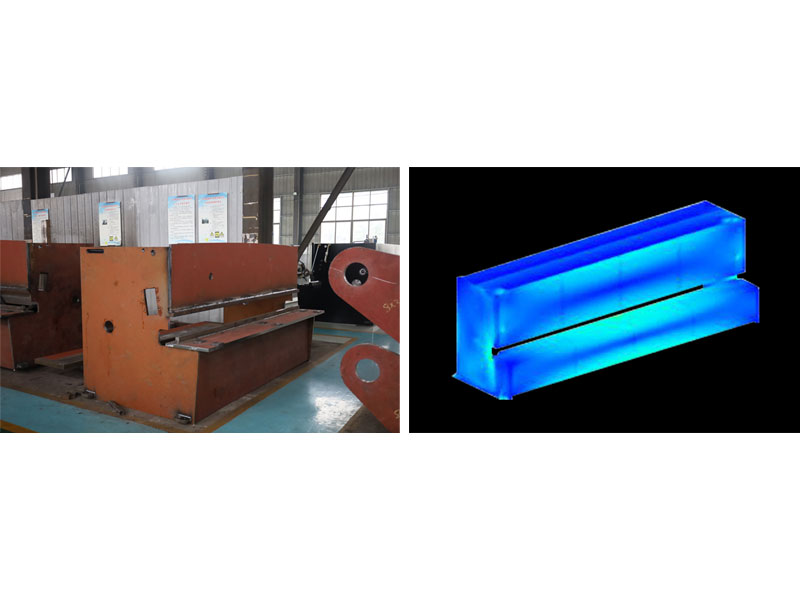

Stres analizi ve sonlu element analizi
CAE yazılımı SOLIDWORKS, bükme makineleri ve lazer kesme makinelerinin çerçevelerinin doğrusal statik yapısını, gerilimini ve deformasyonu analiz etmek için kullanılabilir. Bu nedenle, FEA karmaşık yapılar, son derece karmaşık yükler, geçici modelleme ve yukarıdaki faktörlerin kombinasyonları olan durumlar için çok anlamlıdır.
CNC sistemi

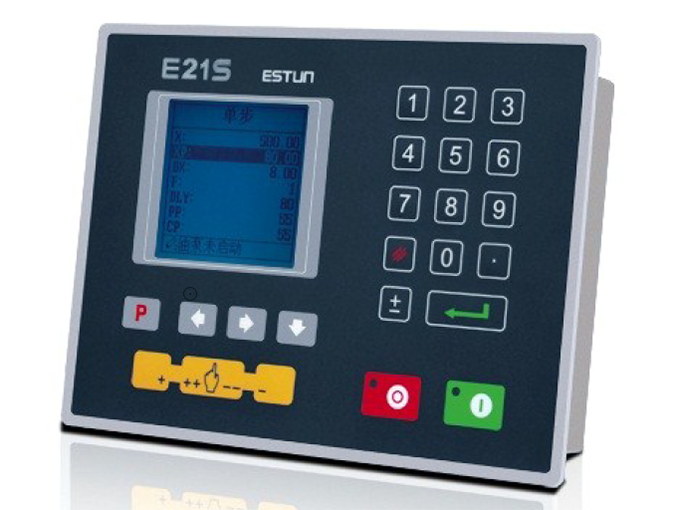

ESTUNE21S CNC sistemi
Yüksek çözünürlüklü hidrolik ekran
Sıradan motorları ve frekans dönüştürücülerini kontrol edin
X ekseni akıllı konumlandırma
Çok adımlı programlama, her biri 25 adımlı 40 program
Dahili zaman röle fonksiyonu
Tek tıklama fonksiyonu anahtarlama
Tek taraflı konumlandırma fonksiyonu
Tek tıklama yedekleme ve parametreleri geri yükleme
Çince ve İngilizce
Metrik sistem

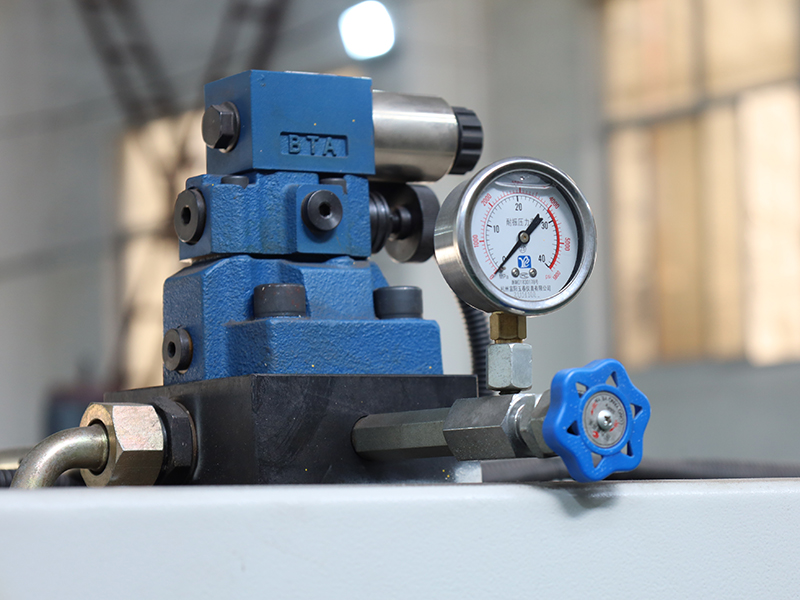

Hidrolik valf grubu
Bu makine markalı hidrolik valf grubunu benimser.
Yağ basıncı aşırı yük koruma fonksiyonu nedeniyle yağ sızıntısı ve valf sıkışması nadiren oluşur.
Gerçek zamanlı yağ basıncı izleme, sorunsuz yağ akışını ve ekipmanın istikrarlı çalışmasını sağlar.

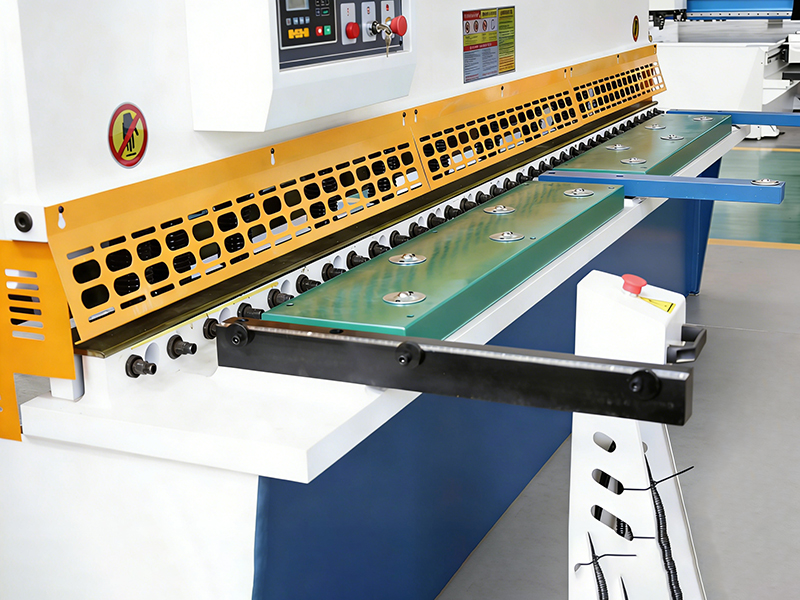

Besme girişi
Besme giriş tasarımımız, makinenin güvenli ve güvenilir çalışmasını sağlamak için güvenlik standartlarını karşılıyor.
Makinemiz, levhanın kalınlığına eşit olan Min besleme yüksekliği sağlar; Maksimum besleme yüksekliği levhanın kalınlığına eşittir artı 20-25 milimetredir. Makine ayrıca yükseklik ayarlama vidaları ile donatılmıştır, bu da kullanıcıların besleme yüksekliğini özelleştirmesini kolaylaştırır.

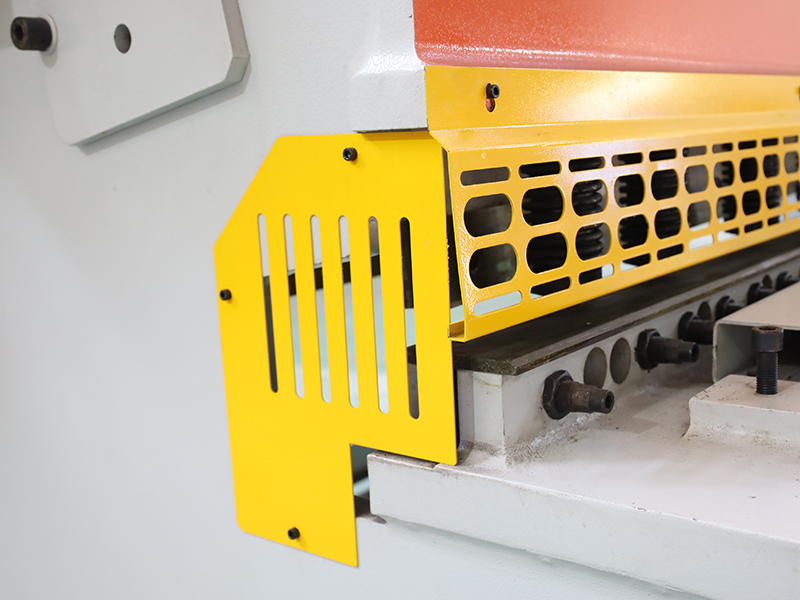

Makinelerimiz, operatörlerin güvenli çalışmasını sağlamak için ön ve yan koruyucularla donatılmıştır.
Arka ölçeg
Kesme kapasitesindeki önemli faktörlerden biri arka donma malzemesinin tasarımı ve istikrarıdır.
Yüksek kaliteli kesme sadece mükemmel ürünler, istikrar ve hassas geri adımlar ile elde edilebilir.
Yüksek hızlı top vidasının arka durdurma sisteminin hareketi, arka durdurmanın daha uzun ömür, daha yüksek hassasiyet ve herhangi bir çarpışmaya karşı artmış direnç sağlamasına yardımcı olan doğrusal rehberler tarafından da desteklenir.

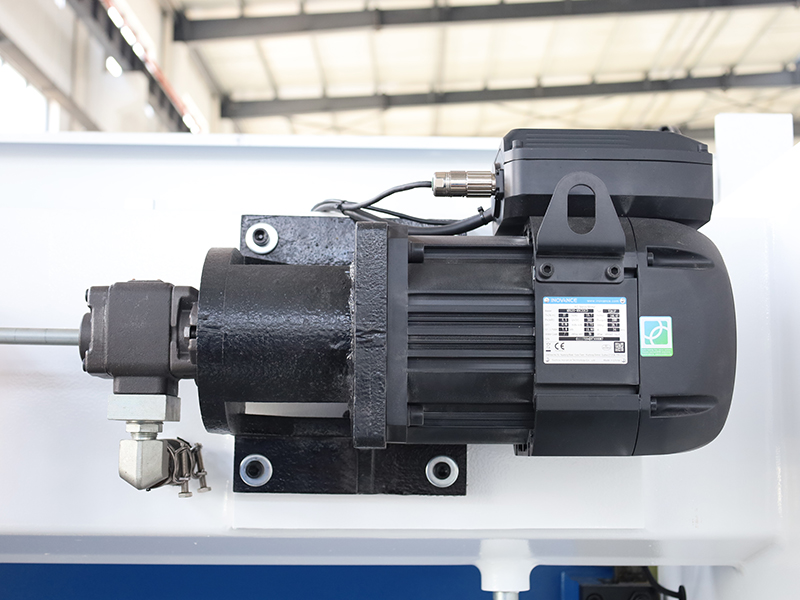

Ana motor
Markalı motorların kullanımı makinenin hizmet ömrünü artırır ve düşük gürültü ortamında çalışmasını sürdürür.
Motorun güç seviyesi ve kurulum boyutu IEC standartlarına uyuyor ve kullanımı ve bakımı çok kolay hale getiriyor.
Müşterinin konumunun özel voltaj gereksinimlerini karşılamak için makinenin gücünü ve voltajını özelleştirme yeteneğimiz var.
Teknik özellikler
| Kesme kalınlığı | Kesme genişliği | İnce süreleri | Arka malzeme seyahati | Ana motor gücü | Kesme açısı | Dış boyutlar | Ağırlık | |
| Birim | mm | mm | min-1 | mm | kW'lık | ° | mm | t'nin |
| 4×2000 | 4 | 2000 | 20 | 20-600 | 7.5 | 1°30′ | 2590×1610×1715 | 3.8 |
| 4×2500 | 4 | 2500 | 20 | 20-600 | 7.5 | 1°30′ | 3140×1610×1630 | 4.3 |
| 4×4000 | 4 | 4000 | 8 | 20-600 | 7.5 | 1°30′ | 4640×1640×1830 | 7.5 |
| 6×2000 | 6 | 2000 | 20 | 20-600 | 7.5 | 1°30′ | 2590×1640×1720 | 4.6 |
| 6×2500 | 6 | 2500 | 18 | 20-600 | 7.5 | 1°30′ | 3140×1640×1630 | 5.2 |
| 6×3200 | 6 | 3200 | 14 | 20-600 | 7.5 | 1°30′ | 3840×1640×1630 | 6.3 |
| 6×4000 | 6 | 4000 | 12 | 20-600 | 11 | 1°30′ | 4670×1900×1830 | 9.3 |
| 6×5000 | 6 | 5000 | 7 | 20-800 | 11 | 1°30′ | 5770×2152×2065 | 15.8 |
| 6×6000 | 6 | 6000 | 7 | 20-800 | 15 | 1°30′ | 6800×2300×2360 | 22.2 |
| 8×2500 | 8 | 2500 | 14 | 20-600 | 11 | 1°30′ | 3140×1610×1660 | 5.3 |
| 8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 1°30′ | 3840×1610×1660 | 6.3 |
| 8×4000 | 8 | 4000 | 10 | 20-600 | 11 | 1°30′ | 4700×1910×1830 | 9.5 |
| 8×5000 | 8 | 5000 | 7 | 20-800 | 15 | 1°30′ | 5860×2252×2215 | 18.5 |
| 8×6000 | 8 | 6000 | 6 | 20-800 | 15 | 1°30′ | 6870×2468×2410 | 24.6 |
| 10×2500 | 10 | 2500 | 10 | 20-600 | 15 | 2° | 3400×1690×1800 | 7.8 |
| 10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 1°48′ | 4100×1690×1900 | 9.2 |
| 10×4000 | 10 | 4000 | 8 | 20-800 | 18.5 | 1°54′ | 4850×2152×2090 | 15 |
| 12×2500 | 12 | 2500 | 10 | 20-600 | 15 | 2° | 3400×1690×1800 | 7.8 |
| 12×3200 | 12 | 32000 | 10 | 20-800 | 18.5 | 1°30′ | 4085×2050×2120 | 12 |
| 12×4000 | 12 | 4000 | 8 | 20-800 | 18.5 | 2° | 4870×2250×2150 | 15.3 |
| 12×5000 | 12 | 5000 | 8 | 20-800 | 30 | 2° | 5900×2480×2400 | 22.4 |
| 16×2500 | 16 | 2500 | 8 | 20-800 | 18.5 | 2° | 3435×2050×2130 | 11.5 |
| 16×3200 | 16 | 3200 | 7 | 20-800 | 18.5 | 2° | 4120×2192×2155 | 14.5 |
| 16×4000 | 16 | 4000 | 7 | 25-800 | 30 | 2° | 4900×2300×2315 | 18.6 |
| 20×2500 | 20 | 2500 | 6 | 20-800 | 37 | 3450×2075×2515 | 15 | |
| 20×3200 | 20 | 3200 | 5 | 25-800 | 37 | 2°30′ | 4180×2300×2600 | 19 |
| 20×4000 | 20 | 4000 | 5 | 30-1000 | 37 | 2°30′ | 4950×2388×2760 | 24 |
| 25×2500 | 25 | 2500 | 5 | 40-800 | 45 | 3° | 3460×2300×2696 | 16.8 |
