Üretim, metal işleme ve hassasiyet imalatında, bir oluk makinesi, tanımlanmış derinlik, genişlik ve kesit kesit geometrisine sahip oluk-dar kanalların kontrollü, tekrarlanabilir oluşturulması için tasarlanmış özel bir malzeme işleme aracıdır. Genel amaçlı kesme araçlarının aksine, oluklama makineleri hedeflenen malzeme çıkarma sağlayacak şekilde tasarlanmıştır, olukların katı boyut toleranslarını (CNC modelleri için genellikle ± 0.01 mm) ve yüzey bitirme gereksinimlerini (Ra 0.8-3.2 μm) karşılamasını sağlar. Bu oluklar, mekanik montaj ve sıvı akışını etkinleştirmekten yapısal performansı veya dekoratif çekiciliği artırmaya kadar kritik fonksiyonel veya estetik amaçlara hizmet eder. Aşağıda temel fonksiyonlarının, sınıflandırmalarının, endüstri uygulamalarının, teknik faydaların ve seçim kriterlerinin ayrıntılı bir ayrımı bulunmaktadır.
1. Tanım ve Temel İşlevsellikler
Çekirdekinde, bir oluklama makinesi tutarlı kesitlere sahip oluklar oluşturmak için hassas malzeme çıkarma işlemini gerçekleştirir (örneğin, V-shape, U-shape, dikdörtgen veya özel profiller). Anahtar fonksiyonlar şunları içerir:
- Yolu geometrisini kontrol etmek: Derinliği (0,1 mm ila 50 mm +), genişliği (0,5 mm ila 20 mm +) ve açıyı ayarlamak (örneğin, 30°, 45°, 60° V- oluklar için) tasarım özellikleri ile uyumlu.
- Yüzey bütünlüğünü sağlamak: Çürükleri, termal bozuklukları veya mikro çatlakları en aza indirmek (titanyum veya Inconel gibi yüksek mukavemetli malzemeler için kritik).
- Tekrarlanabilirliği etkinleştirme: Yüzlerce veya binlerce iş parçasında aynı olukların üretilmesi (kitle üretim için gereklidir).
Bu makineler tarafından oluşturulan oluklar çeşitli roller yerine getirir:
- Mekanik montaj: O-ringler, paslar veya bağlayıcılar için koltuk sağlama (örneğin, flange eklemlerinde dikdörtgen oluklar).
- Sıvı yönetimi: Yağ, soğutucu veya hava için kanallar oluşturmak (örneğin, Otomobil motor bloklarında U şeklindeki oluklar).
- Yapısal geliştirme: Sertliği korurken malzeme ağırlığını azaltmak (örneğin, Kontrol edilen bükme için levha metal braketlerinde V- oluklar).
- Estetik Detaylar: Karmaşık desenlerin oluşturulması (örneğin, mimari paslanmaz çelik panellerde dekoratif V- olukları).
Oğruva makineleri, her biri belirli kullanım durumları için optimize edilmiş olan çalışma modu ve uygulama odaklarına göre kategorize edilir:
| Makine Türü| Operasyon prensibi| Anahtar Uygulamalar| Hassaslık Aralık|
|-----------------------------|------------------------------------------------|---------------------------------------------------|-----------------------|
| Bench-Top Groovers Ürünleri| El işletilen kollar veya el tekerlekleri; manuel besleme| Küçük seri prototipleme, hobiler ahşap işleme, düşük toleranslı metal parçalar (örneğin, Alüminyum levhalarda 1mm-2mm oluklar). | ± 0.1-0.5mm|

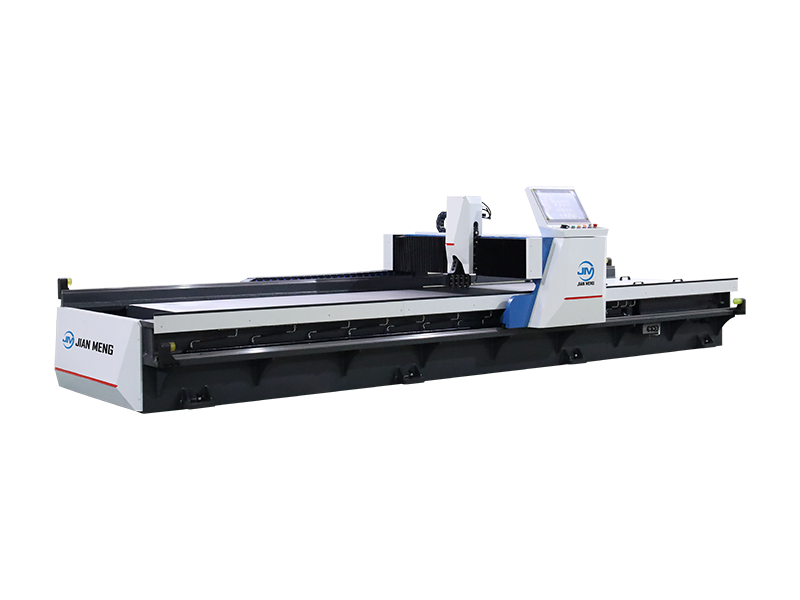

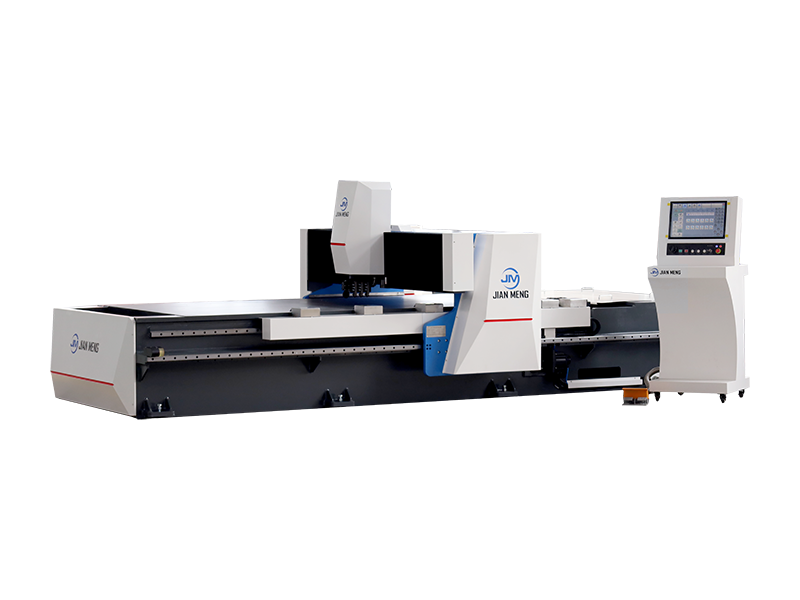

| CNC Sheet Metal V-Groovers| Bilgisayarlı sayısal kontrol; otomatik besleme; karbür uçlu kesiciler| Yüksek hassasiyetli levha metal bükme (örneğin, 304 paslanmaz çelik, 5052 alüminyum). Keskin, çatlaksız kıvrımları sağlamak için V-ruvalları oluşturur. | ±0.01-0.05mm|
| CNC Rotary Grooving Makineleri| CNC-kontrol edilen mandal; silindirlik iş parçaları işliyor (örneğin, shafts, pipes)| Otomobil transmisi bileşenleri (örneğin, senkronizasyon halkası olukları), hidrolik silindir olukları. | ±0.005-0.02mm|
| Uzmanlık V-Groovers| V şeklindeki profiller için adanmış; ayarlanabilir açı başları| Mimarlık metal iş (dekoratif paneller), mobilya çerçeveleri (ahşap / metal eklemler), güneş paneli çerçeveleri imalatı. | ±0.03-0.1mm|
3. Endüstriye Özel Uygulamalar
Gırvalama makineleri, hassasiyetlerinin ürün performansını ve güvenliğini doğrudan etkilediği sektörlerde vazgeçilmezdir:
3.1 Sheet Metal Üretim
CNC levha metal V-groovers bu endüstrinin omurgasıdır. Alüminyum, paslanmaz çelik veya galvanizlenmiş çelik gibi metallerde (tipik olarak 45 ° veya 60 °) V-oluşları oluşturarak, şunları sağlar:
- Kontrolüyle bükme: Dalgalar bükme çizgisinde malzeme kalınlığını azaltır, çatlamayı önler ve tutarlı kat açıları sağlar (örneğin, Elektrik muhafazaları için 90 ° bükülmesi).
- Ağırlık optimizasyonu: Kritik olmayan alanlarda malzemelerin çıkarılması (örneğin, HVAC boru hattında V- oluklar) yapısal dayanıklılığından ödün vermeden.
3.2 Asansör ve Ağır Makineler
Asansör üreticileri, aşağıdaki gibi bileşenler için CNC rotary groovers ' a güveniyorlar:
- Kılavuz rayları: Asansör arabalarını hizalayan U şeklindeki oluklar, pürüzsüz dikey hareketi sağlayan ve sürtünmeyi azaltan.
- Çekim kovanları: Asansör kablolarını kavrayan, kablo aşınmasını önlemek için yükü eşit olarak dağıtan hassas oluklar (EN 81-1 güvenlik standartlarına uygun).
3.3 Otomobil ve Havacılık
Yüksek performanslı endüstrilerde, oluklama makineleri katı tolerans taleplerini karşılar:
- Otomobil: Soğutucu akışı için motor bloklarında yağ galerileri (U-galeri) oluşturmak; ısı dağıtmak için fren rotorlarında oluklar oluşturmak.
- Havacılık: Hafif, yüksek dayanıklılıklı montajı sağlamak için titanyum alaşım braketlerinde (uçak kanatları için) V-galıların işlenmesi; sızıntıya dayanıklı toleranslara sahip yakıt hattıgallarının imal edilmesi.
3.4 Mimarlık & İç Tasarım
Uzmanlık V-gripper dekoratif ve fonksiyonel amaçlar için kullanılır:
- Paslanmaz çelik kaplama: Bağlayıcıları gizlerken görsel dokunu geliştiren karmaşık V-galüf desenleri.
- Ahşap mobilyalar: Çekmece slaytları veya dolwel eklemleri için dikdörtgen oluklar (örneğin, kabine üretiminde).
3.5İnşaat
Gırva makineleri yapısal bütünlük için malzemeleri hazırlar:
- Beton kalıp: Beton ve metal arasındaki yapışmayı iyileştirmek için çelik levhalarda oluk oluşturmak.
- Çatı panelleri: Yağmur suyunu binadan uzaklaştırmak için alüminyum levhalarda U-galıların oluşturulması.
4. Grooving Machines 'in Teknik Faydaları
Manuel kesme veya genel amaçlı değirmenlerle karşılaştırıldığında, oluklama makineleri belirgin avantajlar sunar:
4.1 Eşsiz Hassaslık ve Tekrarlanabilirlik
CNC modelleri, servo tahrikli beslemeleri ve yüksek hassasiyetli mandarlar (10.000-20.000 RPM) kullanarak oluk boyutlarını ± 0.01 mm içinde korur - havacılık gibi endüstriler için kritik olan, 0.05 mm sapma bile bile bileşen arızasına neden olabilir. Manuel makineler, daha az hassas olsa da, küçük toplu çalışmalar için hala el aletlerinden daha iyi performans gösterirler.
4.2 Gelişmiş Verimlilik
- Hız: CNC groovers manuel yöntemlerden 3-5x daha hızlı işlem (örneğin, Saatte 100+ levha metal panelleri 20-30 ile karşılaştırılır).
- Otomasyon entegrasyonu: CNC modelleri, gerçek zamanlı üretim izleme için MES (Manufacturing Execution Systems) 'e bağlanabilir ve kesintisizlik süresini azaltır.
4.3 Malzeme Versatility
Gırvalama makineleri, aletleri uyarlayarak çeşitli malzemeleri ele alır:
- Metaller: Çelik (yumuşak, paslanmaz, yüksek güçlü), alüminyum, bakır, titanyum ve alaşımlar (karbür uçlu veya CBN aletleri kullanın).
- Metal olmayanlar: Ahşap, plastik (PVC, akrilik) ve kompozit malzemeler (HSS veya elmas kaplı aletleri kullanın).
4.4 Azaltılmış atık ve maliyet
Hassas kesim hurdaları en aza indirir (tipik olarak CNC için% 5 ila% 5 ile manuel yöntemler için% 5). Ek olarak, tutarlı oluk kalitesi, havacılık parçaları gibi yüksek değerli bileşenler için kritik olan yeniden işleme maliyetlerini azaltır.
5. Bir grooving makinesi seçmek için anahtar kriterler
Doğru makineyi seçmek için, teknik özellikleri uygulama gereksinimleri ile hizalayın:
5.1 Malzeme uyumluluğu
- Sertlik: HRc > 30 olan metaller için (örneğin,çelik alet), yüksek tork maindirleri ve karbür aletleri ile CNC modelleri seçin.
- Kalınlık / Boyut: Saft metal V-galvacıları 0.5mm-10mm kalınlık levhaları ele alır; Rotary groovers 200mm çapına kadar silindirlik iş parçaları işler.
5.2 Hassaslık Gereksinimleri
- Yüksek toleranslı uygulamalar (havacılık, otomotiv): Doğrusal kılavuzlara (yeme doğruluğu için) ve mindir akışı < 0,003 mm olan CNC modelleri seçin.
- Düşük toleranslı projeler (hobi, küçük grup ahşap işleme): Manuel tezgah üstü makineler yeterlidir.
5.3Üretim hacmi
- Yüksek hacimli (1.000+ parça / ay): otomatik araç değiştiricileri ve malzeme yükleyicileri ile CNC makineleri.
- Düşük hacimli (1-100 parça / ay): Fazla yatırım yapmaktan kaçınmak için manuel veya yarı otomatik modeller.
5.4 Toplam Sahiplik Maliyeti (TCO)
- CNC makineleri daha yüksek ön maliyetlere sahiptir (10.000-100.000 $+), ancak zaman içinde daha düşük işçilik ve hurda maliyetlerine sahiptir.
- Manuel makineler (500-5000 $) başlangıçta daha ucuzdur, ancak daha fazla operatör süresi gerektirir ve daha yüksek yeniden işleme maliyetleri gerektirir.
