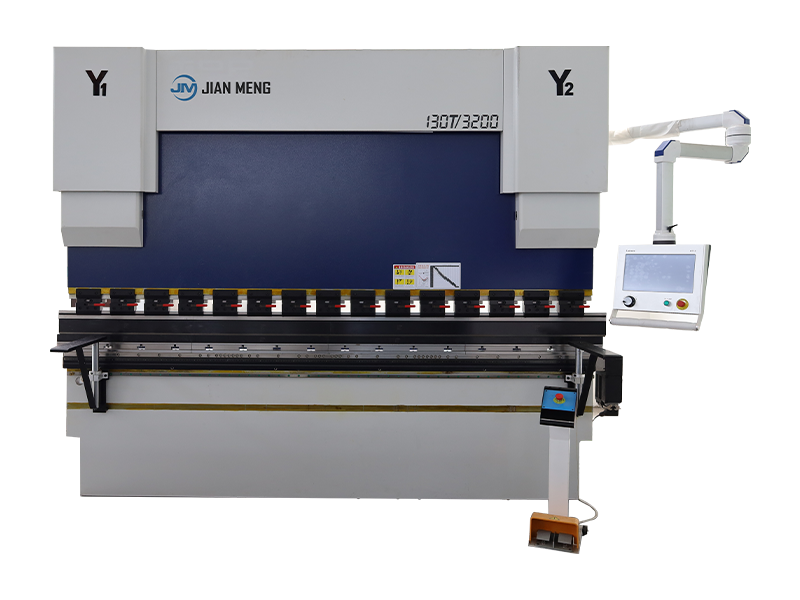

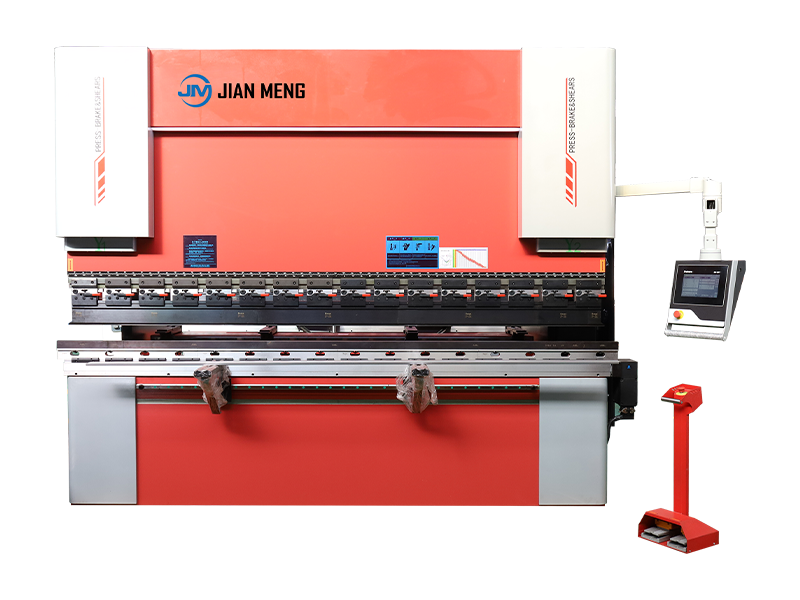

CNC Elektro-hidrolik Senkron Basın Freni

Ürün detayları

Jianmeng WE67K CNCelektro-hidrolik senkron bükme makinesiHidrolik itmeyi elektronik olarak kontrol edilen senkron sürücü ile birleştiren, levha işleme çözümleri için yüksek hassasiyet, istikrar ve enerji verimliliği sağlayan yüksek verimli bir bükme ekipmanıdır.
Dükkanınızın çeşitli plaka işlemlerini ele geçirmesini sağlayan sağlam, güvenilir bir pres freni arıyorsanız. O zaman elektro-hidrolik pres frenimizi kaçırmayın. Her şeyi bir arada kullanan servohidrolik sisteminin döngü sürelerini %10 azalttığı ve enerji kullanımını %55 azalttığı, böylece yüksek güç faturaları olmadan kotalarınızı nasıl karşıladığını takdir edeceksiniz. Takımların değiştirilmesi, ön yükleme hızlı sıkıştırıcı üst yumruklar sayesinde kolaydır ve mobil ön, ağır levhaları sabitlemek için ihtiyacınız olan her yerde yuvarlamayı destekler. Yüksek tonajlı bir pres frenine ihtiyacınız var mı? Size en iyi bükme çözümünü sunalım.

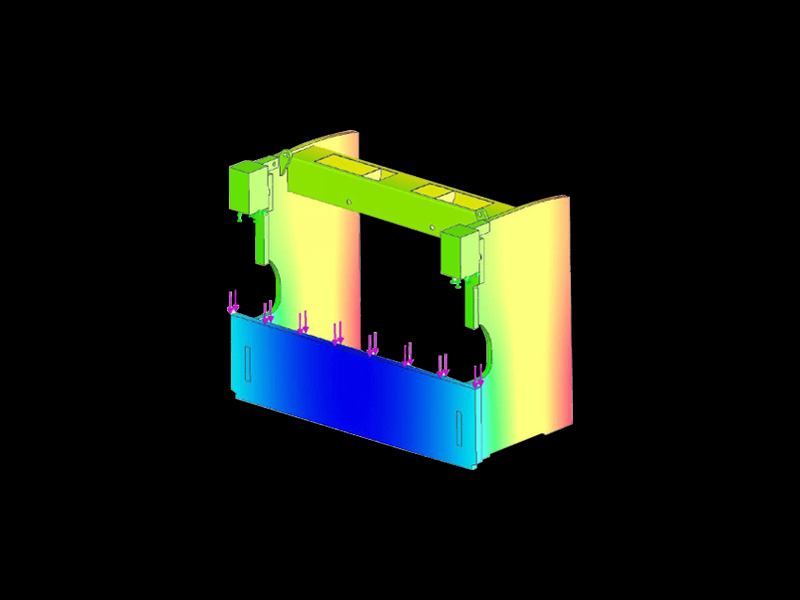

Stres analizi ve sonlu element analizi

CAE yazılımı SOLIDWORKS, pres freni ve lazer kesme makinesi çerçevelerinin doğrusal statik yapısını, gerilimini ve deformasyonu analiz etmek için kullanılabilir. Bu nedenle, FEA (Finite Element Analysis), karmaşık yapılar, son derece karmaşık yükler, geçici modelleme ve yukarıda bahsedilen faktörlerin kombinasyonlarını içeren senaryolar için son derece değerlidir.

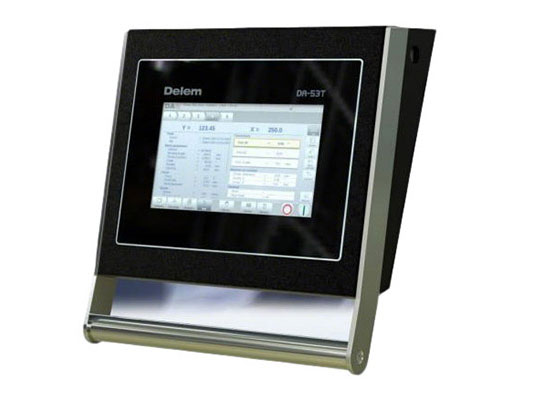

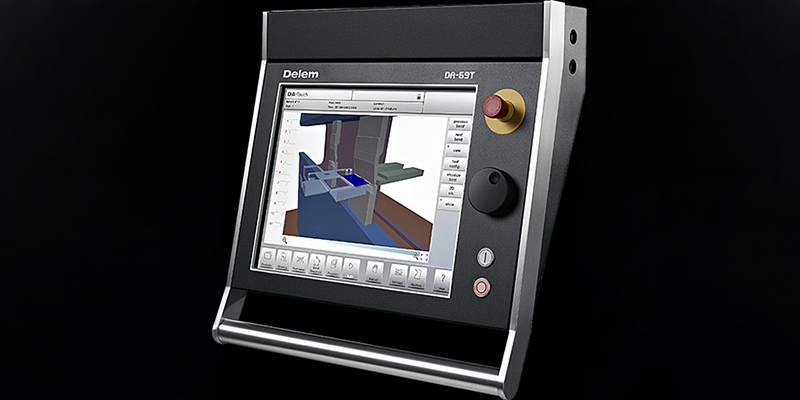

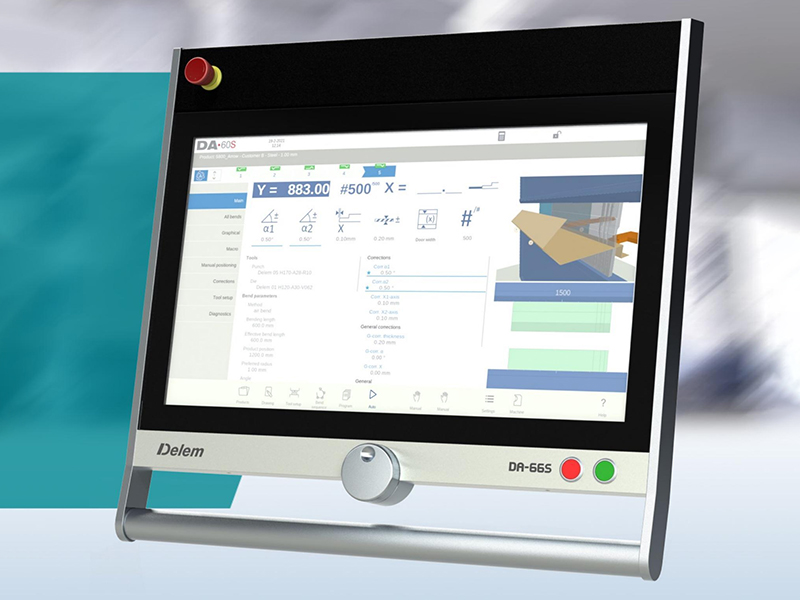

CNC sistemi

Şüphesiz, denetleyici tüm makinenin beynidir.

Birden fazla denetleyici markası sunuyoruz: Laimore, Delem, ESA ve Cybelec

Bu denetleyiciler sırasıyla Hollanda, İtalya ve İsviçre'den ithal edilmektedir.

Bu algoritma, bükme döngüsünü optimize eder, iş adımlarının kurulum süresini azaltır ve özellikle toplu işleme senaryolarında bükme sürecinin genel verimliliğini artırır.

Ayrıca, sistem 2D ve 3D grafiklerin düzenlenmesini de destekleyebilir.

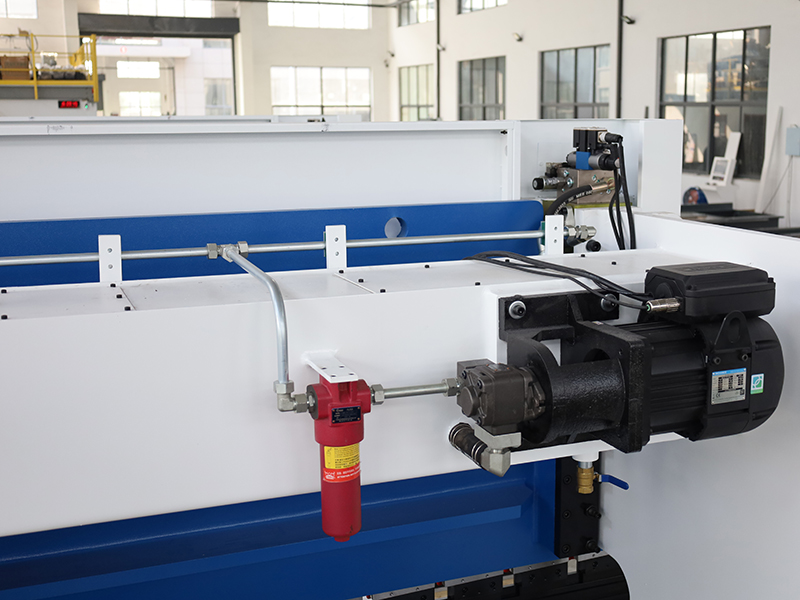

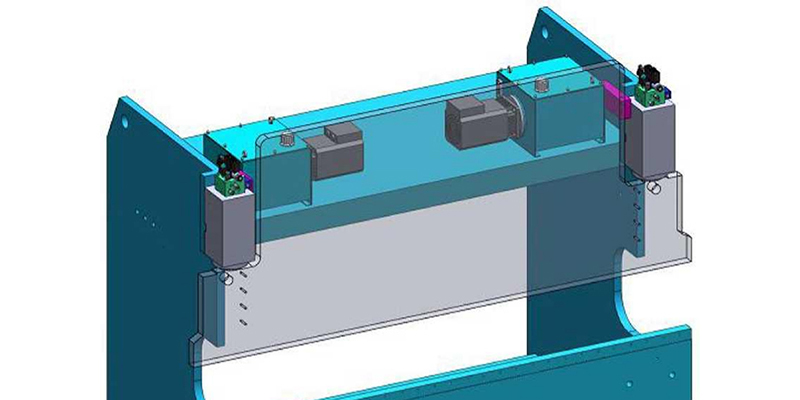

Hidrolik sistem

Hidrolik kontrol sistemi, hidrolik silindirler arasında çok küçük bir aralıkla elektro-hidrolik servo ve senkron tasarımı benimser.

Güçlü anti eksantrik yük kapasitesine, yüksek hassasiyetli senkronizasyona, profesyonel güç yoğunluğu oranına ve düşük maliyete sahiptir.

Hidrolik sistemin basıncı, bükme gücünün gereksinimlerini karşılamak için özel pratik ihtiyaçlara göre ayarlanabilir.

Jianmeng'in hidrolik sistemi, hidrolik yağın saflığını artırmak ve arıza oranını azaltmak için bir filtrasyon sistemiyle donatılmıştır.

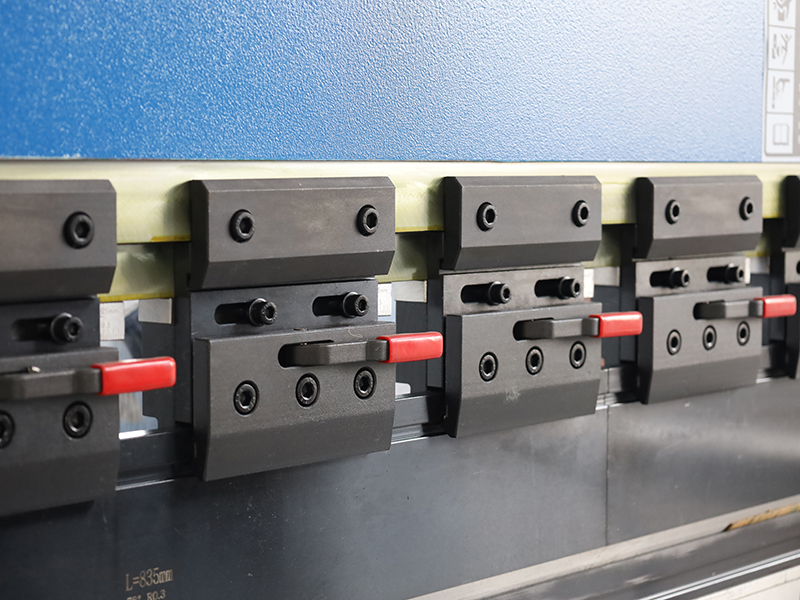

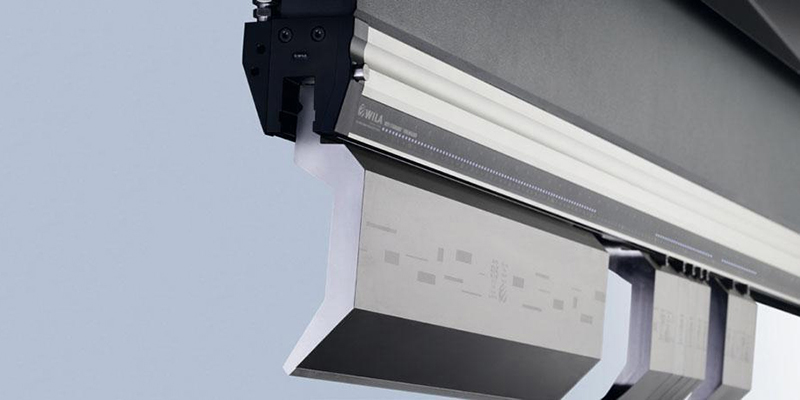

Hızlı kelepçeler

Üst kalıp, kolay kalıp değiştirme için hassas hızlı sıkıştırma fonksiyonuna sahiptir ve üretim verimliliğini artırır.

İki V-matris, kolay takım değişimi için basit bir tasarıma sahiptir ve yüksek sertlik, sertlik ve aşınma direnci sunar.

Bükme aleti, uzun ömürlü ve yüksek hassasiyetli olarak, düzeltme adımlarını ve işleme maliyetlerini azaltmak için üniformat ısı tedavisi geçirir. Isı ile işlenmiş kalıplar standart kalıplardan daha fazla dayanıklılık sağlar.

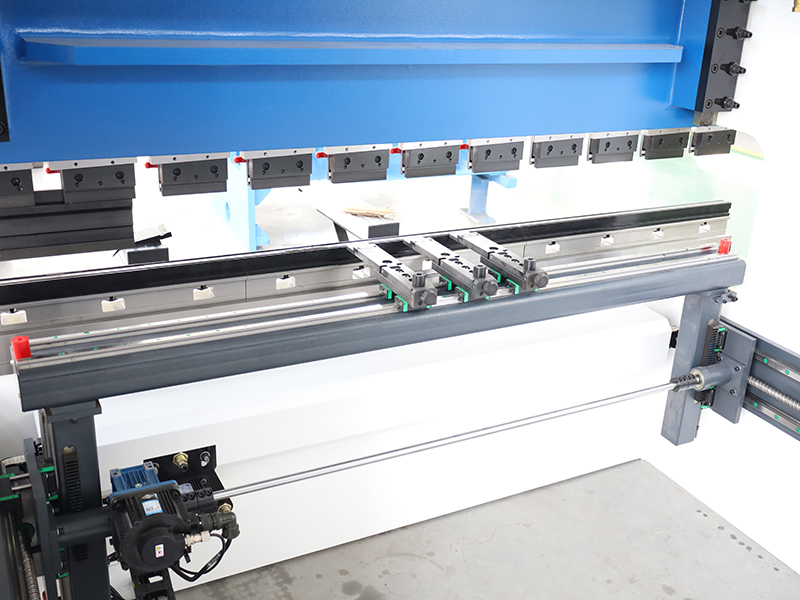

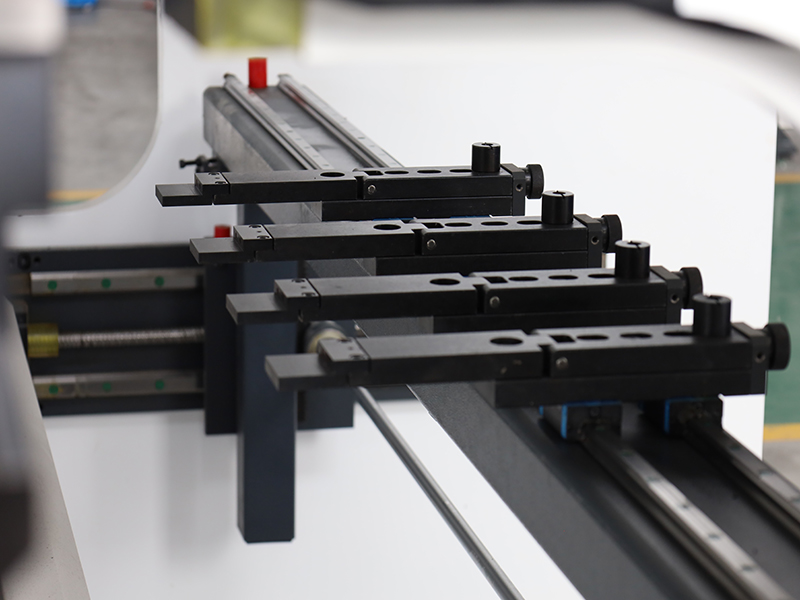

Arka ölçeg

X ekseni hareketinin doğruluğunu sağlamak için, geleneksel vidalar yerine ithal edilmiş top vidaları ve çift doğrusal kılavuzlar kullanıyoruz ve böylece üretim sürecinin doğruluğunu ve tutarlılığını artırıyoruz.

Bir adımlı motor yerine arka blok için bir servo motor tarafından kontrol edilen senkron bir kaska mekanizması kurduk.

Bu yükseltme, operasyonel kontrolümüzü ve doğruluğumuzu geliştirdi.

Taç

Kendi kendine tasarlanmış sistemimiz, kaydırıcı ve çalışma masasının genel deformasyonuna dayanarak tazminat değerlerini hesaplar, yatak gövdesinin deformasyon eğrisini tazminat eğrisine sorunsuz bir şekilde bağlar, ürünün mükemmel düzlüğünü ve açılı tutarlılığını sağlar.

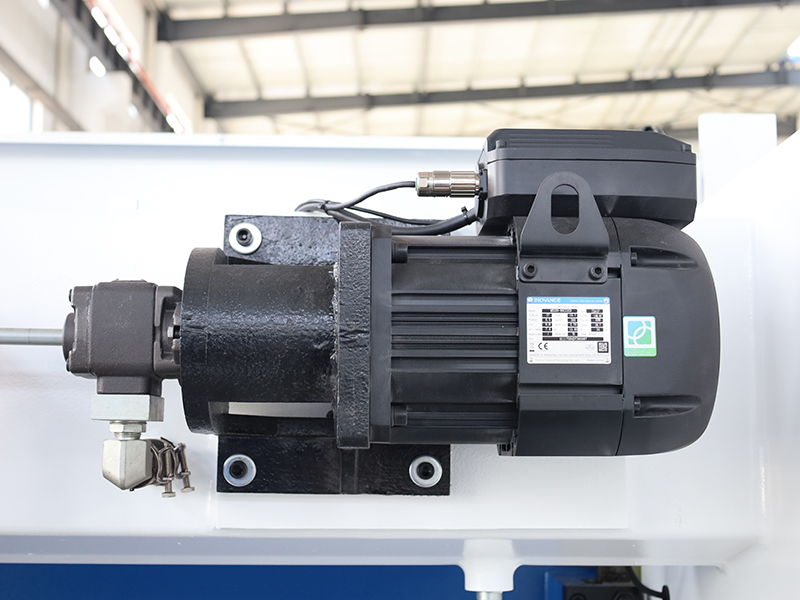

Ana motor

Markalı motorların kullanımı makinenin hizmet ömrünü artırır ve düşük gürültü ortamında çalışmasını sürdürür.

Motorun güç seviyesi ve kurulum boyutu IEC standartlarına uyuyor ve kullanımı ve bakımı çok kolay hale getiriyor.

Müşterinin konumunun özel voltaj gereksinimlerini karşılamak için makinenin gücünü ve voltajını özelleştirme yeteneğimiz var.

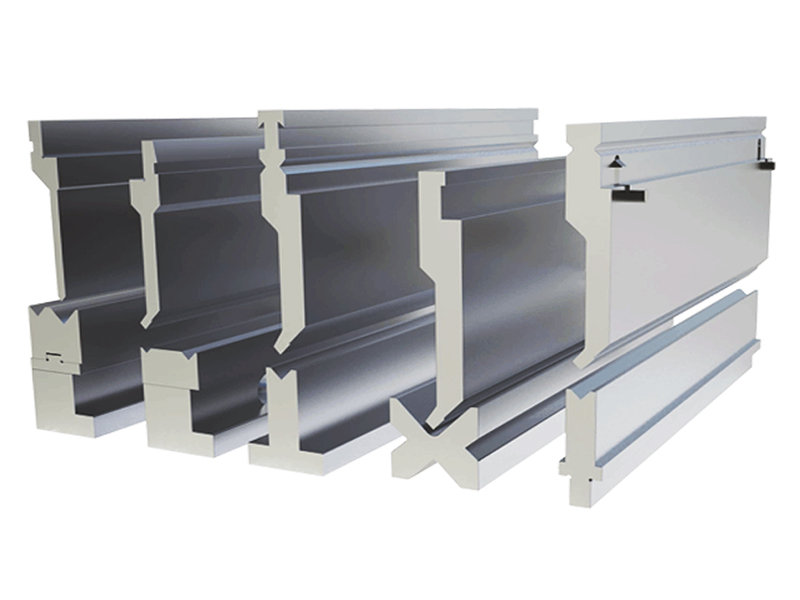

Yumruklar ve Kalıplar

Uygun pres fren yumruklarını ve kalıplarını seçmek, siparişinizi vermeden önce dikkate almanız gereken önemli bir yöndür. Yumruk ve kalıpların doğru kombinasyonu, istenen bükme şeklini elde etmek için gereklidir. Müşterilerimizin çeşitli bükme gereksinimlerini karşılamak için özelleştirilmiş geniş bir takım seçeneği sunuyoruz.

CNC Hidrolik Pres Frenin Teknik Özellikleri

Birim	Bükme gücü KN'nin	Bükme uzunluğu mm	Sütun aralığı mm	Kaydırıcı inme mm	Laringeal giriş derinliği mm	Açılış yüksekliği mm	Çalışma hızı mm / sn	Çalışma hızı mm / sn	Ana motor gücü kW'lık	Dış boyutlar mm	Ağırlık t'nin
50t / 1300	500	1300	1120	150	250	460	160	13	5.5	180015003200	4
50t / 2000	500	2000	1600	150	250	460	160	13	5.5	2600*15002300	4.3
70 t / 1600	700	1600	1300	150	300	460	220	13	5.5	180016002500	5.1
70 t / 2500	700	2500	2050	150	300	460	220	13	5.5	310016002500	5.6
70 t / 3200	700	3200	2700	150	300	460	220	13	5.5	370016002500	6.6
80t / 2500	800	2500	2050	150	300	460	220	12	7.5	310016002600	6
110t / 2500	1100	2500	2050	200	400	480	220	12	11	310018002600	7
110t / 3200	1100	3200	2700	200	400	480	220	12	11	380018002600	7.6
110t / 4000	1100	4000	3100	200	400	480	220	12	11	460018002600	8
135t / 3200	1350	3200	2700	200	400	480	220	10	11	380018002700	9
135t / 4000	1350	4000	3100	200	400	480	160	10	11	460018002700	9.4
170t / 4000	1700	4000	3100	200	450	480	160	10	15	460020002800	12.3
220t / 4000	2200	4000	3100	200	450	480	160	9	18.5	460022002850	14
250t / 4000	2500	4000	3100	250	450	540	100	8.5	22	430021003100	17.8
250t / 6000	2500	6000	4800	250	450	540	100	8.5	22	630021503150	25
320 t / 4000	3200	4000	3100	250	500	570	80	8.5	22	460025003400	22
320t / 6000	3200	6000	4800	250	500	570	80	8.5	22	660025003400	32
400 t / 4000	4000	4000	3100	300	500	610	80	8	30	430027003500	28.3
400 t / 6000	4000	6000	4800	300	500	610	80	8	30	630027003500	37.4
500t / 4000	5000	4000	3100	300	500	610	80	8	37	430030003500	35
500t / 6000	5000	6000	4800	300	500	610	80	8	37	630030003600	45.8
600t / 4000	6000	4000	3100	320	600	650	80	8	45	430033003600	45.8
600t / 6000	6000	6000	4800	300	600	650	80	8	45	630033003900	56.8
700t / 6000	7000	6000	4800	320	600	650	80	8	55	630035004000
800t / 6000	8000	6000	4800	320	600	650	80	8	30*2	630036004200
800t / 8000	8000	8000	6600	320	600	650	80	8	30*2	830036004500
