Yüksek sertlik çerçevesi

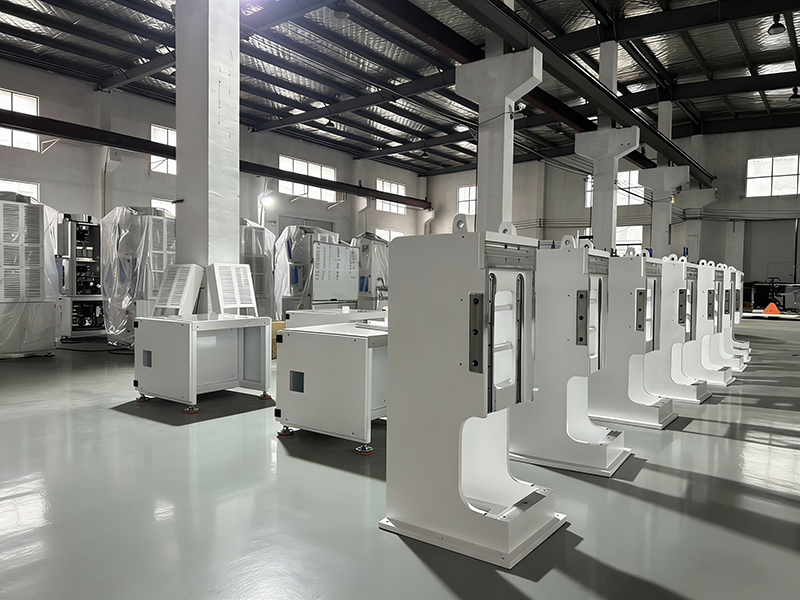

Makine yatağı ve hareketli alet tutucu da dahil olmak üzere anahtar bileşenler, güç ve istikrar için kaynaklı çelik levha yapıları kullanır.

Tasarım, destek için mili kutusunda simetrik ağırlık dağılımı ve güçlendirilmiş kaburgalar sunmaktadır. Sonlu element analizi, optimal sertlik ve istikrarı sağlar.

Deformasyonu önlemek için yatak iç stresi ortadan kaldırmak için tavlama geçirir. İşleme, yüksek hassasiyet ve uzun vadeli hassasiyeti sağlayan bir sıkıştırmada beş taraflı bir CNC merkezinde yapılır.

Doğruluk ve istikrar

Tekrarlayan konumlandırma doğruluğu ± 0.01mm, servo motor + top vidalı doğrudan sürücü, ızgara düzenleyici kapalı döngü kontrolü ile birleştirilmiş, hidrolik sistem yağ sıcaklığı dalgalanmalarından kaynaklanan doğruluk sürüşümünü ortadan kaldırır.

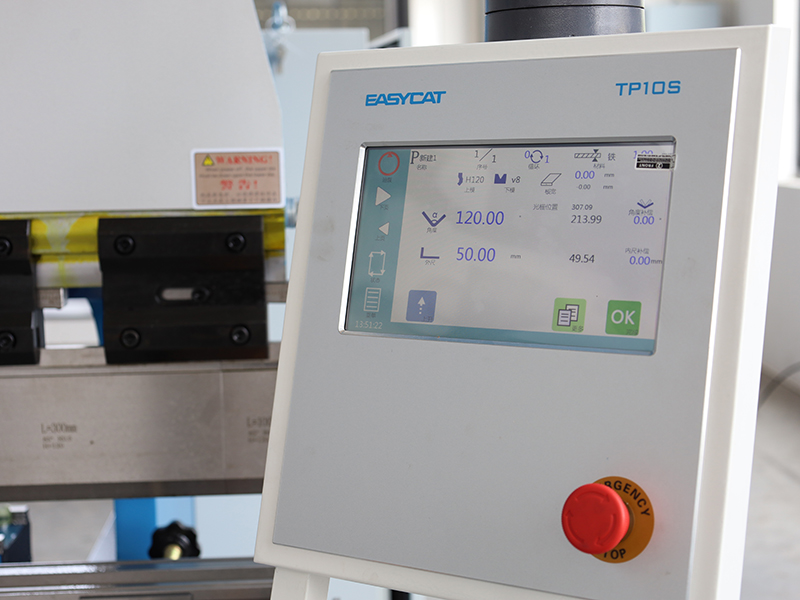

CNC sistemi

Yüksek hızlı hızlanma ve yavaşlama algoritmaları ve yörünge tahmini algoritmaları kullanılarak, hız ve doğruluğu etkili bir şekilde dengelemek için hassas ve pürüzsüz hareket kontrolü elde edilir.

Akıllı açı tazminatı ve malzeme parametresi veritabanı, bükme doğruluğunu arttırır ve işlemleri basitleştirir.

Yüksek sınıf CNC sistemi, yüksek bükme doğruluğu ve pürüzsüz hareketi sağlamak için yüksek hızlı ve yüksek hassasiyetli kontrol algoritmaları ile donatılmıştır.

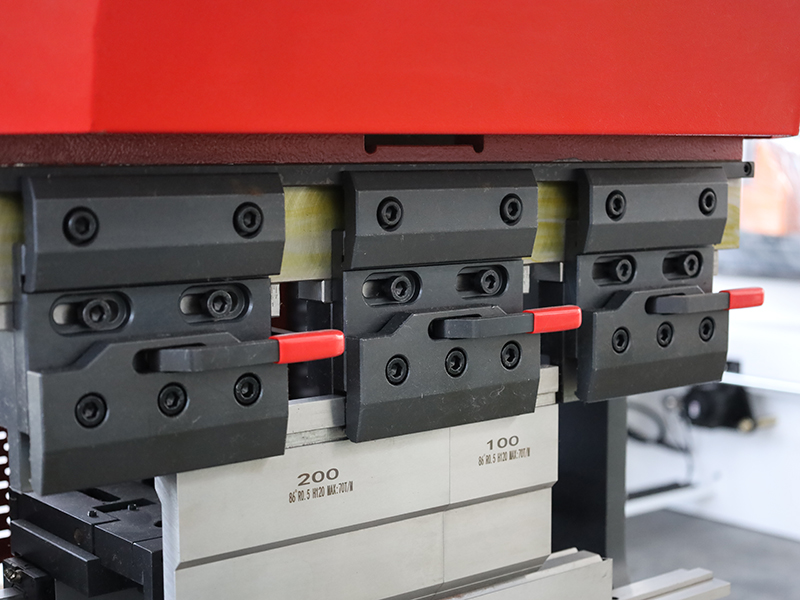

Hızlı kelepçeler

Üst kalıp, kolay kalıp değiştirme için hassas hızlı sıkıştırma fonksiyonuna sahiptir ve üretim verimliliğini artırır.

İki V-matris, kolay takım değişimi için basit bir tasarıma sahiptir ve yüksek sertlik, sertlik ve aşınma direnci sunar.

Bükme aleti, uzun ömürlü ve yüksek hassasiyetli olarak, düzeltme adımlarını ve işleme maliyetlerini azaltmak için üniformat ısı tedavisi geçirir. Isı ile işlenmiş kalıplar standart kalıplardan daha fazla dayanıklılık sağlar.

Arka ölçeg

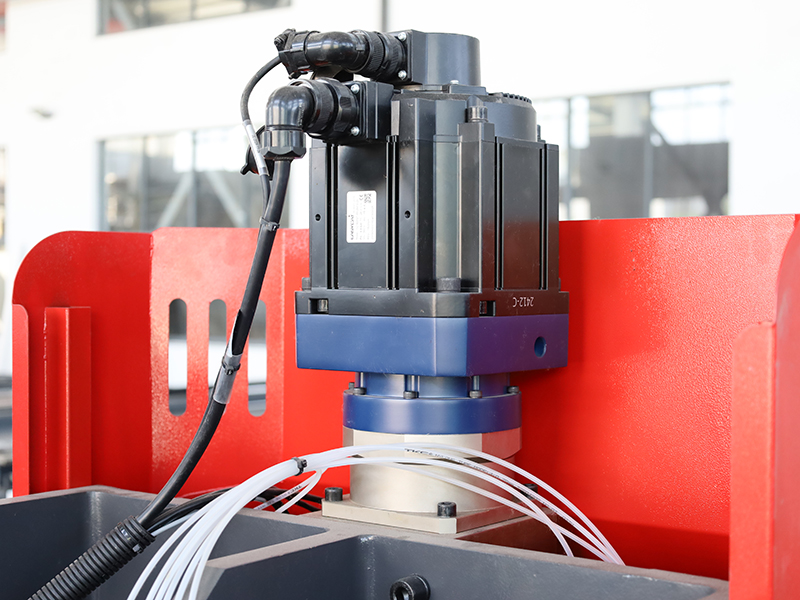

Servo motorlar, arka malzeme durdurma sisteminde hassas konumlandırma için X ekseni, R ekseni ve manuel Z ekseni top vidalarını sürdürüyor. Çift doğrusal kılavuz yapısını benimseyen, yüksek konumlandırma doğruluğu ve hızlı hıza sahiptir, servo motor sürücüsünün konumlandırma doğruluğunu ve hızını iyileştirir. Çoklu eksen seviyelerinin esnek seçimi, sistem fonksiyonlarının güvenilir genişletilmesi, çeşitli üretim ihtiyaçlarını karşılamak için hassas konumlandırmayı korurken.

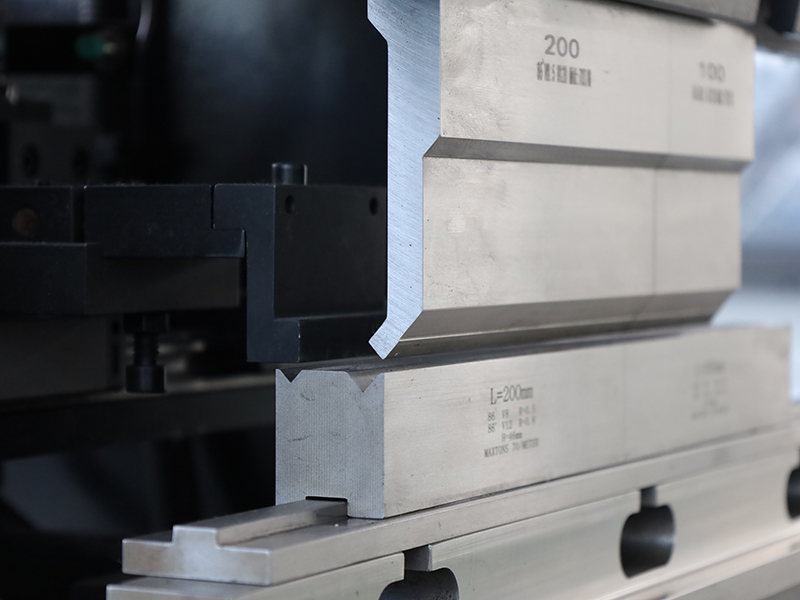

Yumruklar ve Kalıplar

Uygun pres fren yumruklarını ve kalıplarını seçmek, siparişinizi vermeden önce dikkate almanız gereken önemli bir yöndür. Yumruk ve kalıpların doğru kombinasyonu, istenen bükme şeklini elde etmek için gereklidir. Müşterilerimizin çeşitli bükme gereksinimlerini karşılamak için özelleştirilmiş geniş bir takım seçeneği sunuyoruz.

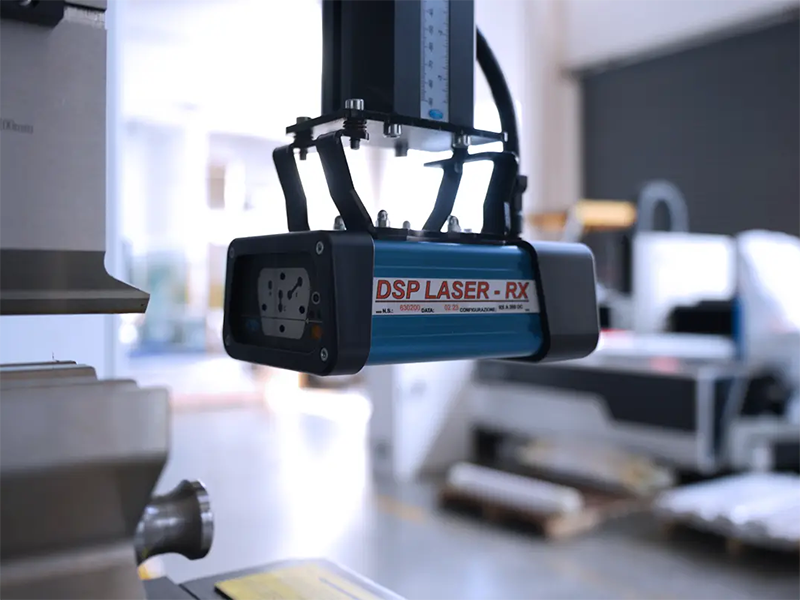

Koruyucu cihaz (isteğe bağlı)

Güvenlik için yüksek gereksinimleriniz varsa, DSP ® Lazer koruması gereklidir.

Avantajları:
Lazer koruma, çok ışın alıcı
Korunan alanlar: ön, orta ve arka
Güvenlik seviyesi CAT. 4 ve SIL3
Tespit kutusunun koruma seviyesi: IP65
Lazer sınıflandırma: 1M sınıfı
Yanıt süresi: 5 milisaniye
Shift noktası: 5mm + park yeri
MAX koruma mesafesi 15M'ye ulaşabilir
LED gösterge ışıkları çeşitli durumları görüntüler
